Как выбрать ревизионный люк: виды, размеры и ошибки при выборе

Ревизионный люк закрывает инженерный проём и одновременно сохраняет доступ к счётчикам, фильтрам, арматуре, коллекторам, кабельным трассам и другим коммуникациям. Пока отделка не выполнена, изделие кажется простой рамой с дверцей. После монтажа ошибка становится дорогой: плитка не совпадает с раскладкой, створка упирается в стену, а до нужного вентиля невозможно дотянуться.

Поэтому размер проёма — только отправная точка. Для правильного подбора нужно связать конструкцию люка с местом установки, материалом основания, финишной отделкой, частотой доступа и реальным объёмом обслуживания внутри ниши.

Основные виды ревизионных люков

Универсального решения для стены, потолка и пола нет. Разные задачи требуют разной рамы, дверцы, механизма открывания и способа отделки.

Сантехнические люки с открытой дверцей

Это готовые металлические или полимерные дверцы без облицовки плиткой или шпаклёвкой. Их ставят в технических помещениях, нишах, санузлах, местах общего пользования и других зонах, где быстрый доступ важнее полной маскировки. Такие люки проще подобрать и заменить, но они остаются заметными в интерьере.

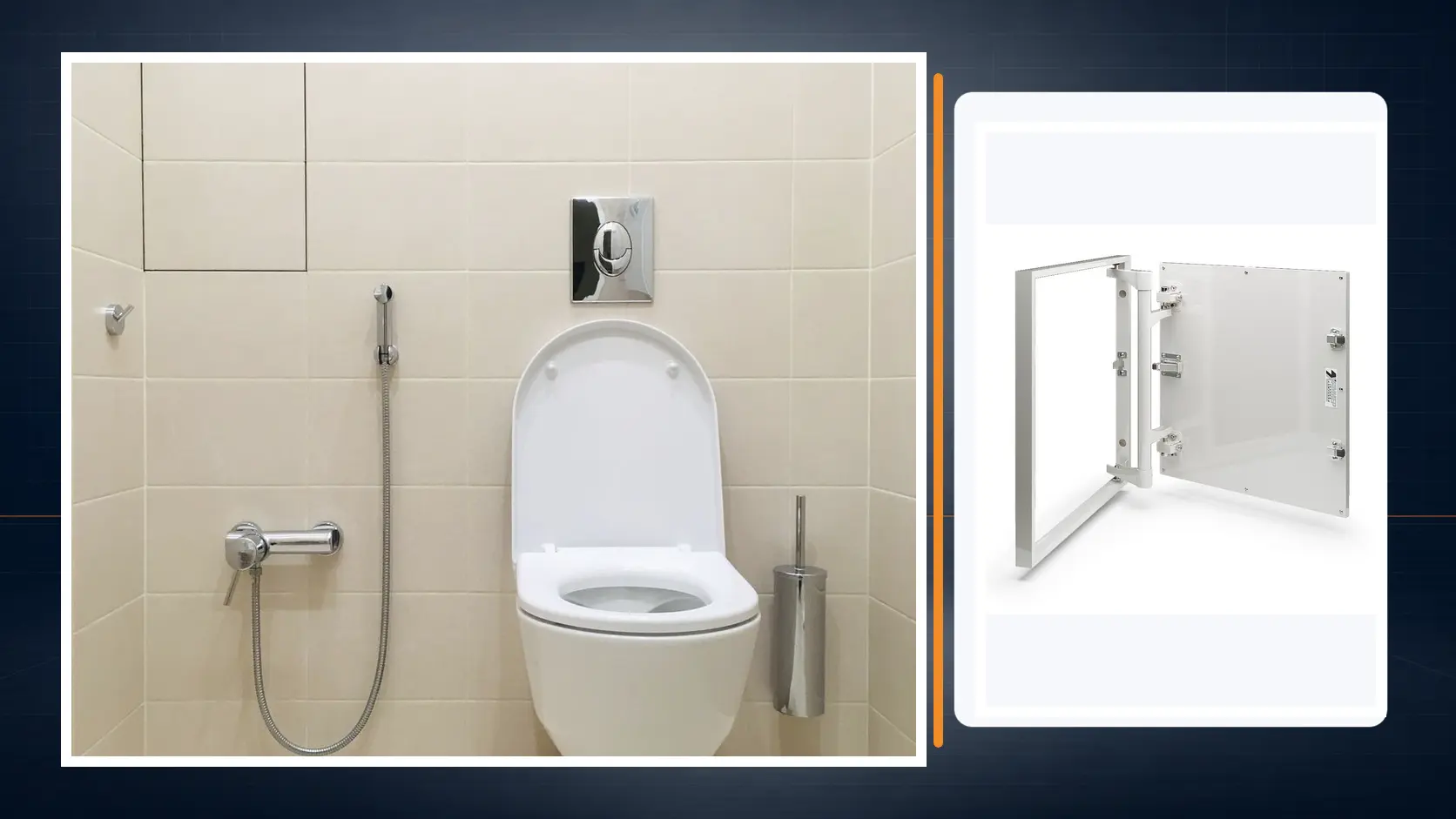

Скрытые люки под плитку

Дверца служит основанием для керамогранита, керамической плитки, мозаики или другого согласованного облицовочного материала. После отделки контур люка совпадает со швами и становится малозаметным. Решение востребовано в ванных, душевых, санузлах, кухнях и коммерческих помещениях с плиточной облицовкой.

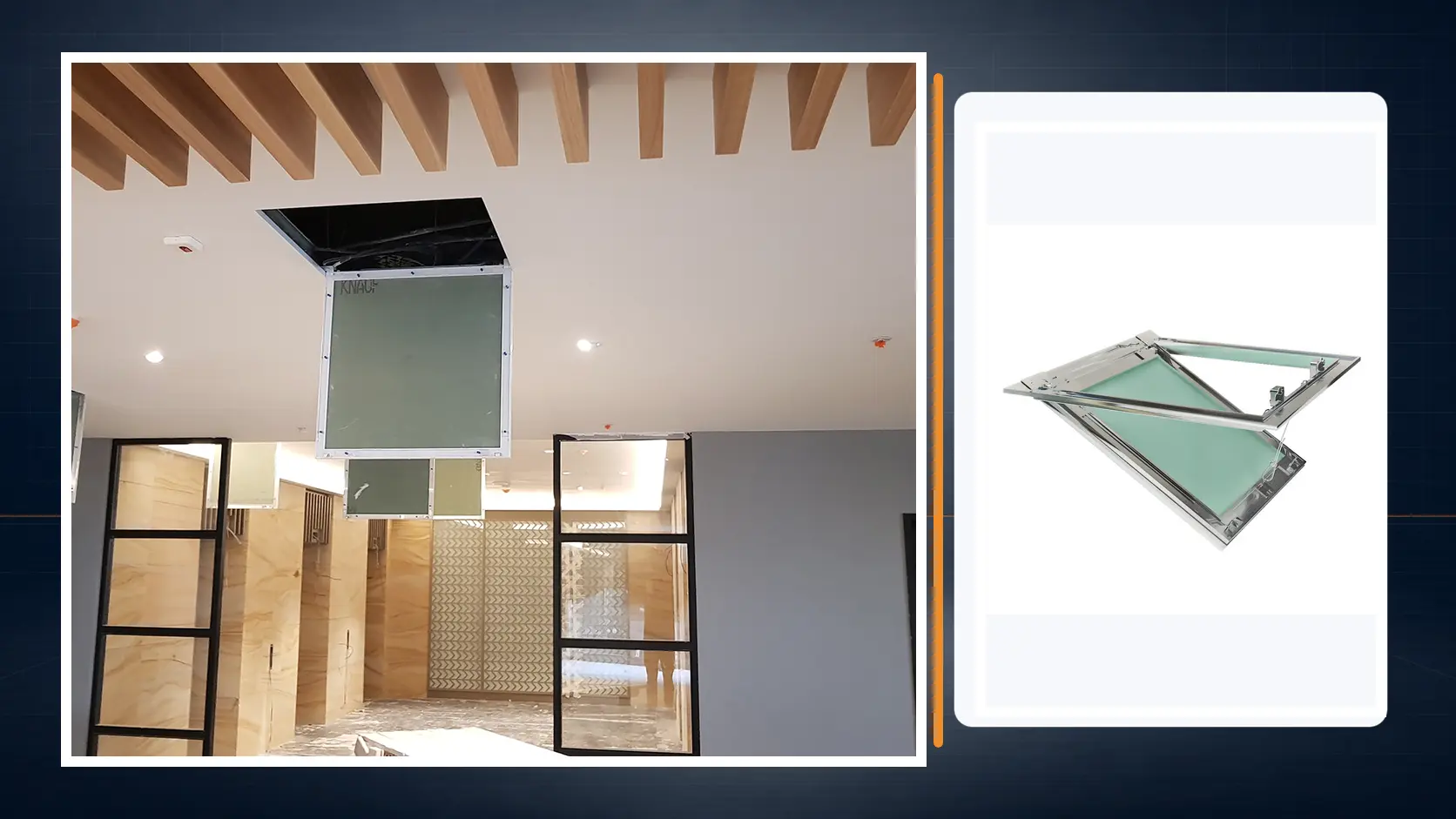

Скрытые люки под покраску

Их монтируют в гипсокартонные стены, короба и потолки. Дверцу и зону примыкания подготавливают под шпаклевание и окраску, оставляя по периметру технологический зазор. Такой люк подходит для офисов, квартир, гостиниц и общественных интерьеров с ровной окрашенной поверхностью.

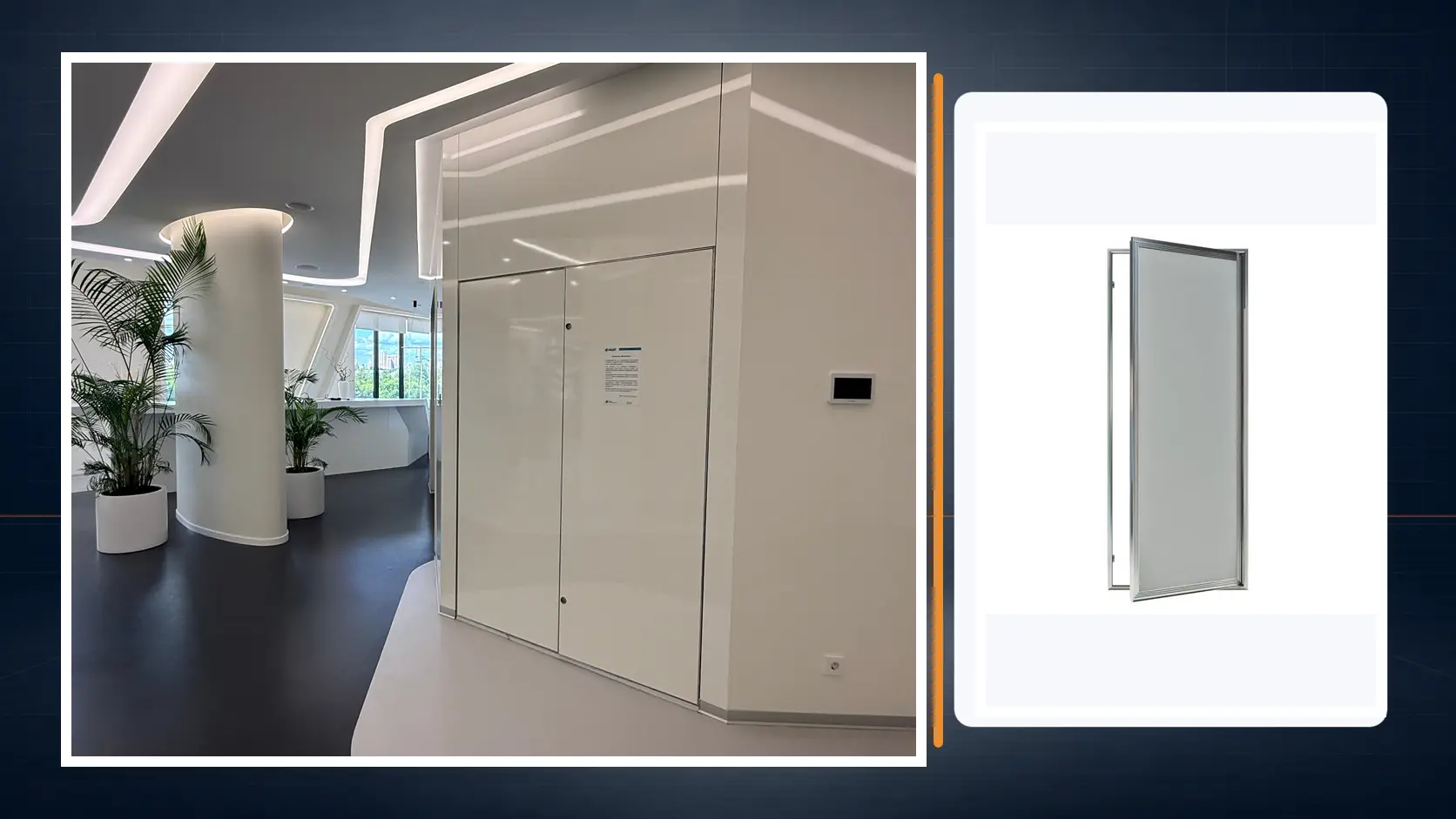

Люки-двери большого формата

Когда требуется доступ не к одному счётчику, а к стояку, шкафу, коллекторному узлу или большой инженерной нише, используют усиленные конструкции увеличенной высоты и ширины. Здесь особенно важны жёсткость дверного полотна, количество петель, геометрия проёма и возможность полного открывания.

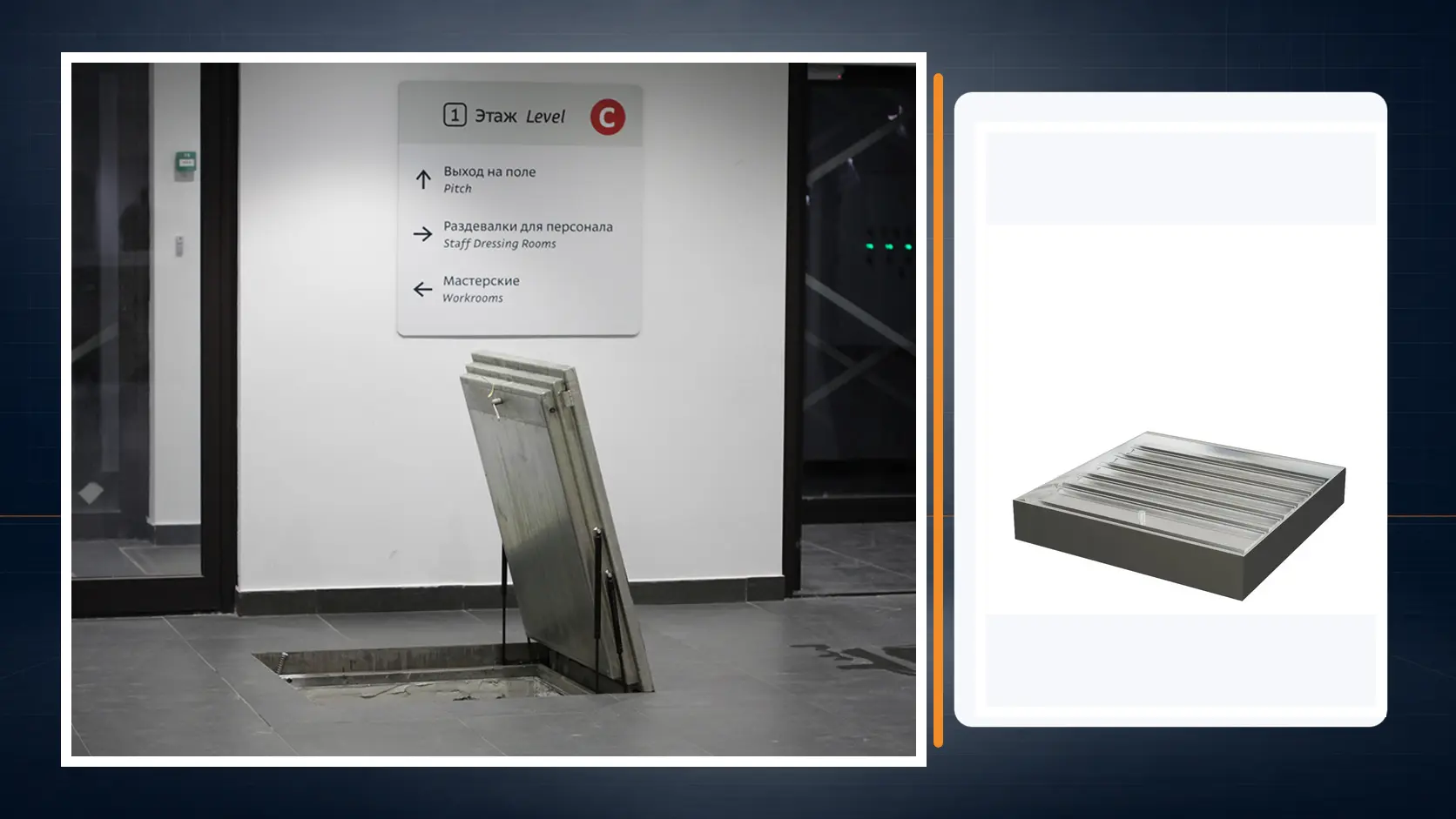

Напольные люки

Такие модели устанавливают над подвалами, техническими подпольями, насосными узлами и коммуникациями под полом. Крышка может иметь заполняемый лоток под плитку, камень или другое покрытие. Конструкция выбирается с учётом предполагаемой нагрузки и безопасного подъёма.

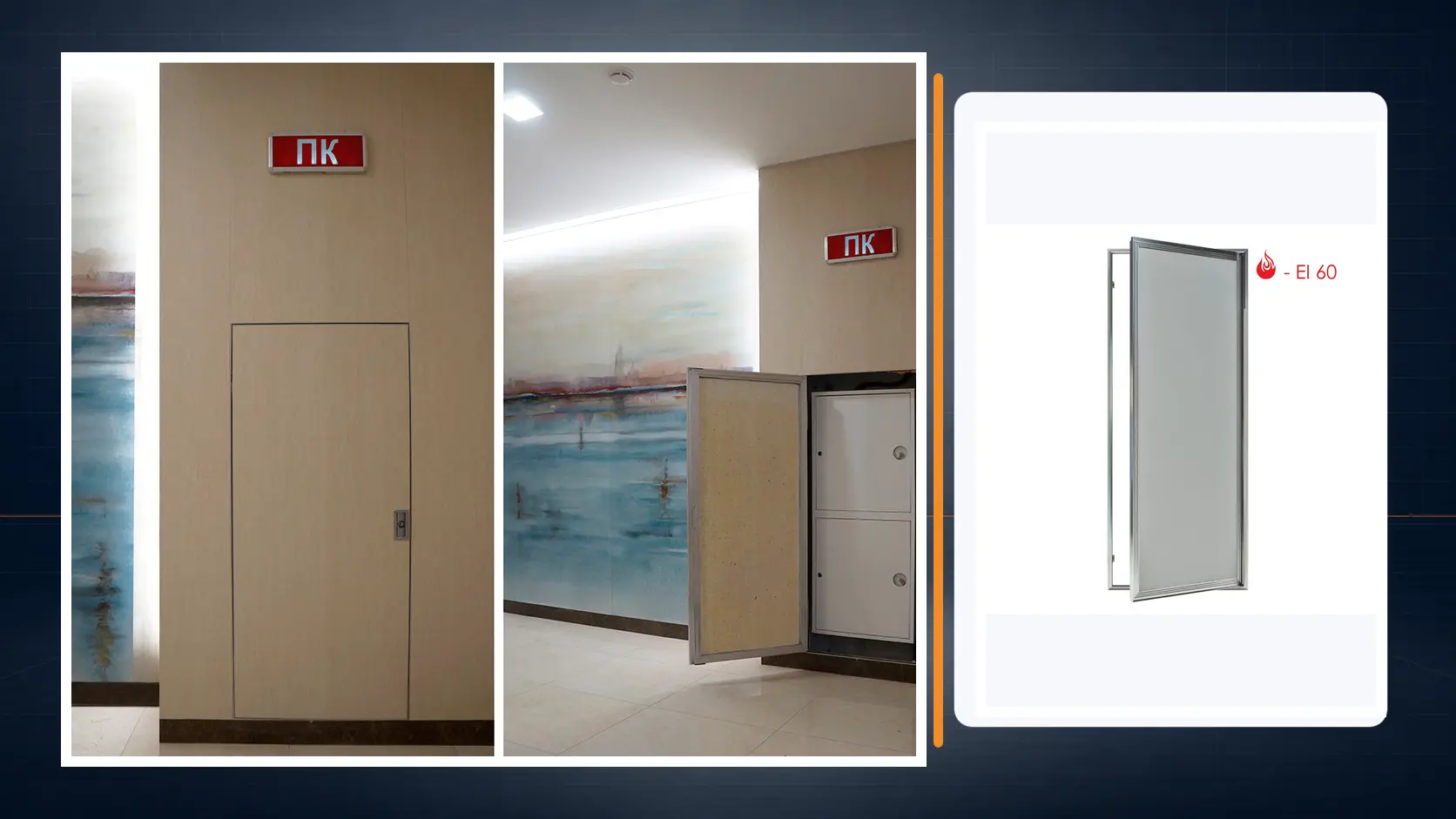

Противопожарные люки

Их применяют в ограждающих конструкциях, для которых проектом задан предел огнестойкости. Обозначения EI60 и EI90 указывают время в минутах, в течение которого испытанное изделие должно сохранять целостность и теплоизолирующую способность в предусмотренных документацией условиях. Нужные характеристики проверяют по проекту и документам конкретной модели.

Сравнение типов люков

Как выбрать люк под плитку

Подбор лучше начинать до утверждения окончательной раскладки. Тогда положение дверцы можно привязать к швам и не резать плитку на узкие, визуально случайные фрагменты.

• Проверьте рабочий проём. Нужен не только доступ рукой: фильтр, счётчик или привод должны свободно сниматься и выниматься через открытую дверцу.
• Сопоставьте люк с форматом плитки. Важны размеры, направление раскладки и положение швов относительно контура дверцы.
• Уточните допустимый свес облицовки. Он зависит от модели, стороны петель, формата и массы материала; универсального значения для всех люков нет.
• Учтите фактуру. Присоска плохо работает на сильно рельефной, пористой или матовой поверхности. В таком случае обычно удобнее нажимной механизм.
• Оцените условия влажности. Для ванной важны материал рамы, защитное покрытие, качество крепежа и соблюдение монтажных рекомендаций.

Алюминиевая рама обычно легче и лучше сопротивляется коррозии. Стальная конструкция может быть жёсткой и экономичной, но её защита от влаги должна соответствовать условиям эксплуатации. Решение принимают по характеристикам конкретной модели, а не только по названию металла.

Что важно для люка под покраску

В стене или коробе люк должен находиться в одной плоскости с основанием. После шпаклевания нельзя забивать технологический зазор: иначе кромка начнёт скалываться при первом открывании. Поверхность дверцы подготавливают вместе со стеной, а контур сохраняют ровным и чистым.

Для потолка требуется модель, прямо предназначенная для такого монтажа. Проверяют фиксацию створки, страховочные элементы, массу отделки и удобство безопасного доступа. Стеновой люк нельзя автоматически считать пригодным для установки над головой.

Экономичные конструкции подходят для небольших проёмов и редкого обслуживания. Более технологичные модели могут иметь регулируемые петли, усиленную раму, съёмную дверцу и более удобный нажимной механизм. Сравнивать варианты нужно по размеру, массе отделки и частоте использования, а не только по цене.

Когда нужен большой люк-дверь

Узкий сервисный люк достаточен для снятия показаний, но не для замены коллектора, насоса или участка стояка. Если внутри ниши находятся крупные узлы, нужен проём, через который специалист сможет работать инструментом и извлекать оборудование.

До заказа проверяют ширину прохода, сторону петель, радиус открывания, расположение мебели и сантехники. Для тяжёлой облицовки особенно важны жёсткость полотна, регулировка петель и ограничения производителя по массе отделочного материала.

Как выбрать напольный люк

Для пола недостаточно совпадения размера. Сначала определяют, какая нагрузка возможна в зоне установки: только пешеходная, перемещение оборудования или другой сценарий, заданный проектом. Затем проверяют несущую способность конкретной модели и монтажного основания.

• каким материалом будет заполнена крышка;
• какое покрытие примыкает к раме;
• нужно ли уплотнение от запахов, пыли или влаги;
• как поднимается крышка и предусмотрена ли фиксация;
• не создаёт ли открытый люк опасную зону прохода;
• можно ли обслуживать механизм после отделки.

Масса заполненной крышки может заметно отличаться от массы пустого изделия. Поэтому газовые упоры, ручки и замки выбирают с учётом окончательной отделки, а не только заводской рамы.

Противопожарные люки EI60 и EI90

В обозначении EI буква E относится к целостности конструкции, а I — к её теплоизолирующей способности. Число показывает нормируемое время в минутах. Это не означает, что любой металлический люк автоматически имеет EI60 или EI90.

Перед поставкой сверяют требование проекта, направление установки, тип ограждающей конструкции, область применения сертификата и монтажную документацию. Обычный ревизионный люк нельзя использовать вместо сертифицированного противопожарного, если проём находится в противопожарной преграде.

У поставщика запрашивают подтверждающие документы именно на выбранную модель и комплектацию. Самовольное изменение замка, заполнения, уплотнения или способа монтажа может вывести изделие за пределы подтверждённой конструкции.

Пошаговый алгоритм подбора

1. Определите место установки: стена, потолок, короб, пол или противопожарная преграда.
2. Опишите назначение проёма: снятие показаний, перекрытие воды, регулярная замена фильтров или ремонт крупного узла.
3. Измерьте проём: ширину, высоту, глубину ниши и доступное пространство перед створкой.
4. Укажите основание: кирпич, бетон, гипсокартонная система, блок, стяжка или другая конструкция.
5. Зафиксируйте отделку: плитка, керамогранит, мозаика, покраска, камень или готовая металлическая дверца.
6. Оцените условия: влажность, частоту открывания, массу облицовки и возможную нагрузку.
7. Проверьте безопасность: требования пожарной безопасности, фиксацию потолочной створки и безопасный подъём напольной крышки.
8. Выберите сторону и способ открывания: петли слева или справа, нажатие, присоска, ручка либо замок.

Типичные ошибки при выборе

• выбирать люк после завершения раскладки плитки и подгонять облицовку к случайному проёму;
• не учитывать направление и свободную зону открывания;
• покупать изделие только по габариту проёма, не проверяя рабочий доступ к оборудованию;
• нагружать дверцу облицовкой, масса которой не подтверждена для выбранной модели;
• планировать открывание присоской на рельефной плитке;
• располагать раму так, что она перекрывает доступ к фильтрам, счётчикам или запорной арматуре;
• заменять противопожарное изделие обычным металлическим люком;
• выбирать напольную модель без проверки нагрузки и массы заполненной крышки.

Какие данные нужны для расчёта

Чтобы получить точный подбор без лишней переписки, подготовьте:

• место установки и назначение проёма;
• ширину и высоту строительного проёма;
• материал стены, потолка или пола;
• вид, размер, фактуру и примерную массу отделки;
• фотографию, чертёж или схему проёма;
• желательную сторону и способ открывания;
• требования по огнестойкости, если они есть в проекте;
• город, количество и желаемые сроки поставки.

Для объекта с несколькими типоразмерами удобнее прислать ведомость. IDELEON поможет проверить позиции, разделить их по типам и подготовить предложение на поставку.
