Калькулятор
В закрытой системе несущая конструкция не образует видимую Т-образную сетку между кассетами. Выберите простой или усиленный монтаж, размер панели и кромку 45° или 90° — состав Excel-КП изменится автоматически.
Визуальный выбор

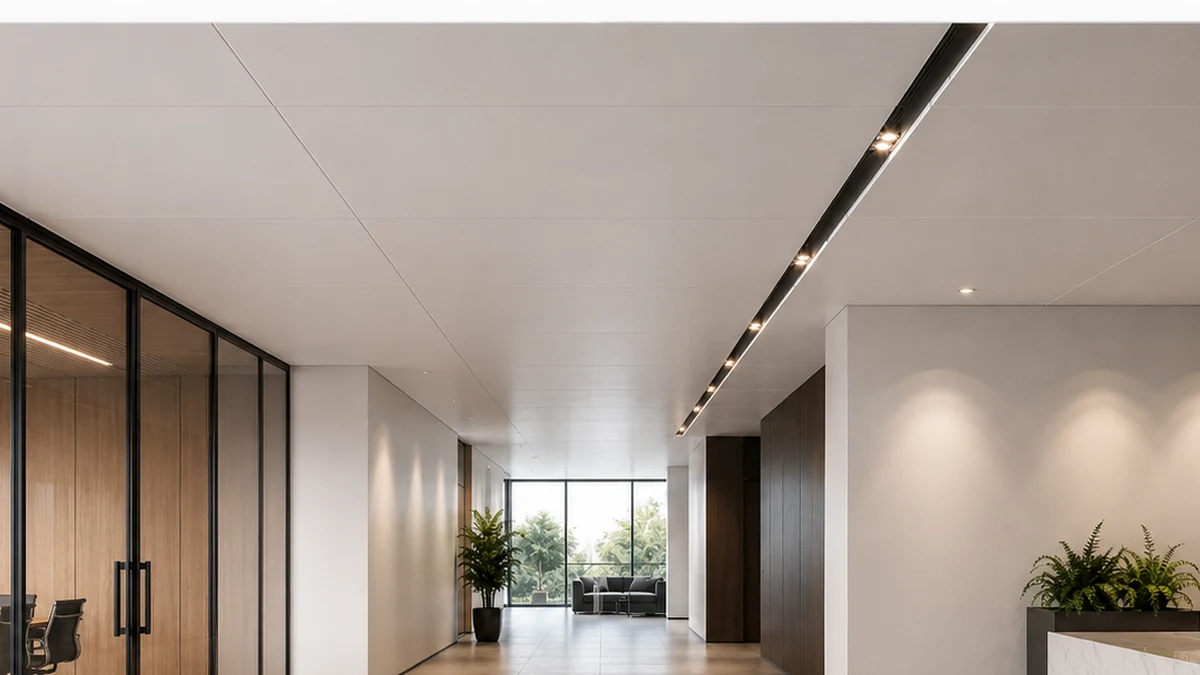

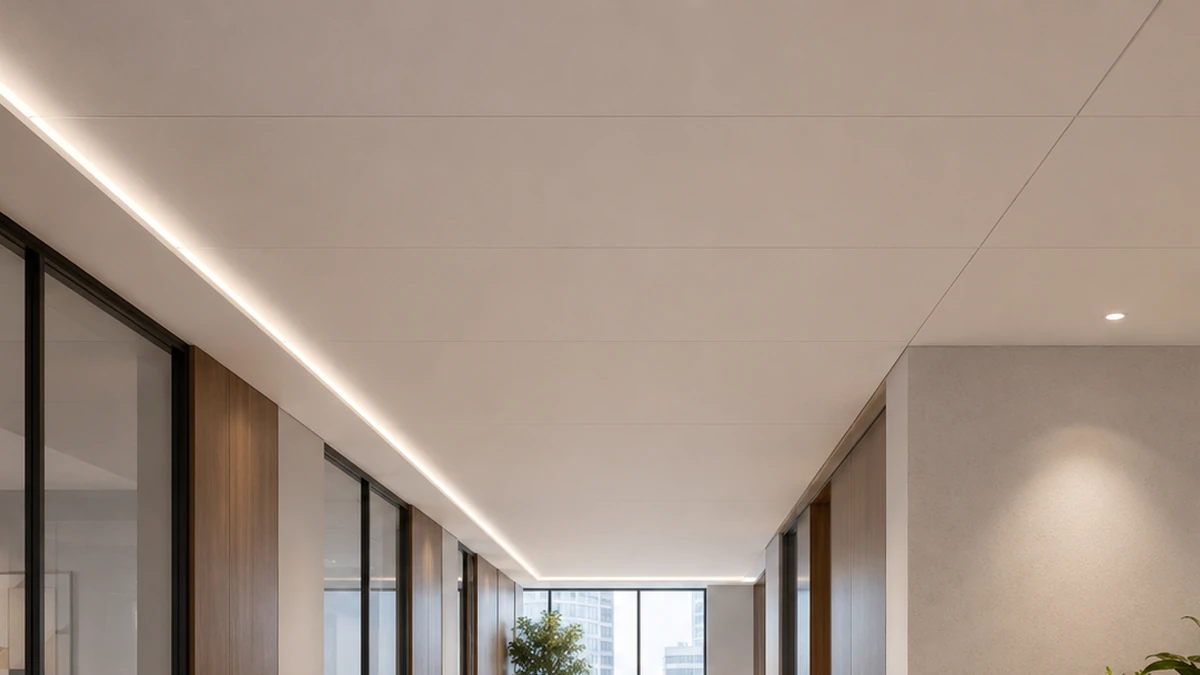

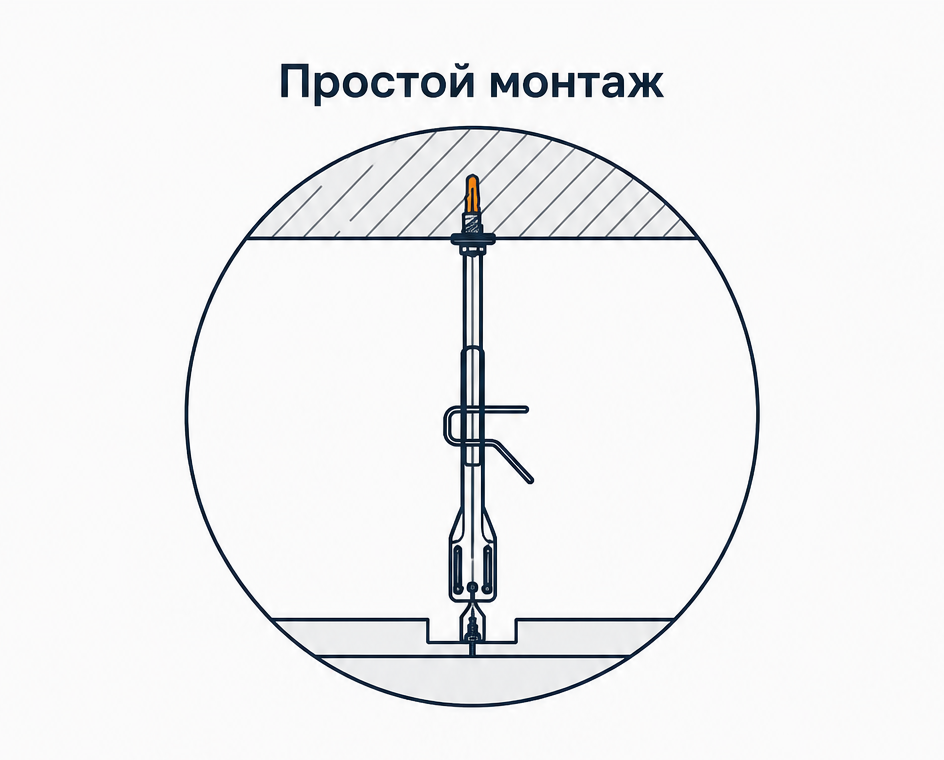

Простой монтаж использует стрингер ВТ-600 и нониусные подвесы. В усиленной схеме добавляется отдельный каркас из профилей.
Визуальный выбор
Кромка влияет на внешний вид и совместимость, но не меняет количество кассет при одинаковом размере панели.
Расчёт предварительный. На расход могут влиять раскладка, проёмы, светильники, подрезка, высота и требования проекта.
| Материал | Коэффициент | Количество с запасом |
|---|---|---|
| Кассета600×600По каталогу: АР 600 АС/90 | площадь × 2,78 | 292 шт. |
| Стрингер4 мПо каталогу: ВТ-600 | площадь × 1,67 | 180 м.п. |
| Уголок3 мПо каталогу: PL | периметр | 45 м.п. |
| Верхняя часть нониусного подвесапо проектуПо каталогу: Верхняя часть нониусного подвеса | площадь × 1,67 | 180 шт. |
| Нижняя часть нониусного подвесапо проектуПо каталогу: Нижняя часть нониусного подвеса для ВТ-600 | площадь × 1,67 | 180 шт. |
| Шплинт нониусныйпо проектуПо каталогу: Шплинт нониусный | площадь × 1,67 | 180 шт. |

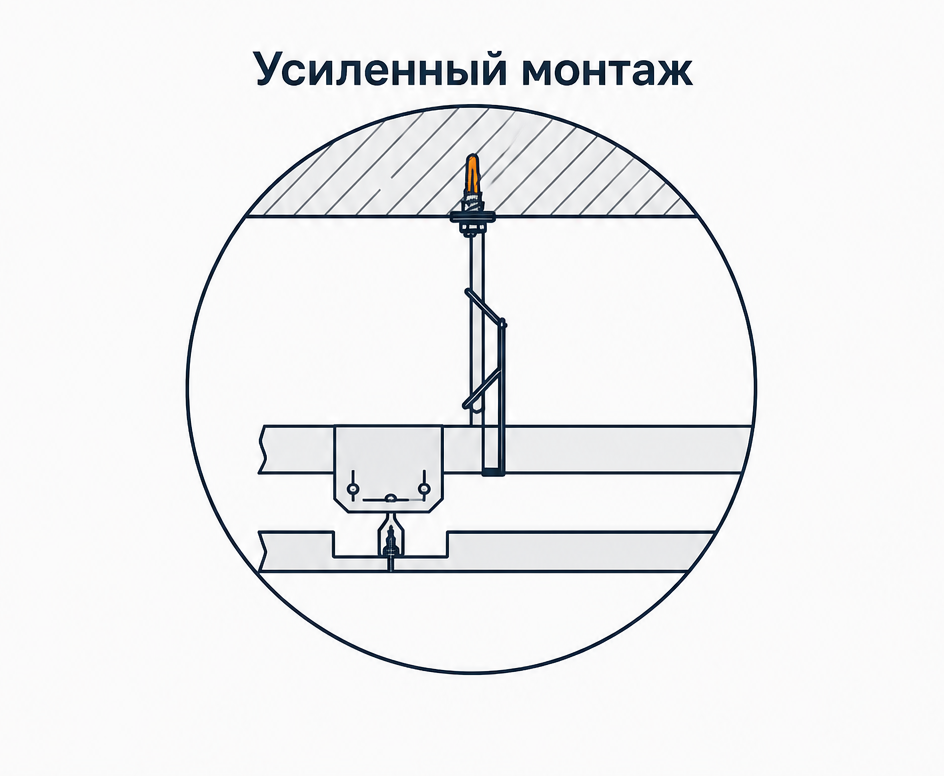

Для обеих схем рассчитываются кассеты, стрингеры ВТ-600 длиной 4 м и пристенный уголок. В простом монтаже дополнительно считаются верхняя и нижняя части нониусного подвеса и шплинт. В усиленном монтаже добавляются профили ПП-1-2 и ППН-2, двухуровневые соединители, анкерные подвесы и тяги.
Простой монтаж подходит для большинства типовых помещений и использует меньше элементов. Усиленный выбирают при повышенной нагрузке, сложной геометрии, больших пролётах или требованиях проекта к дополнительному каркасу.

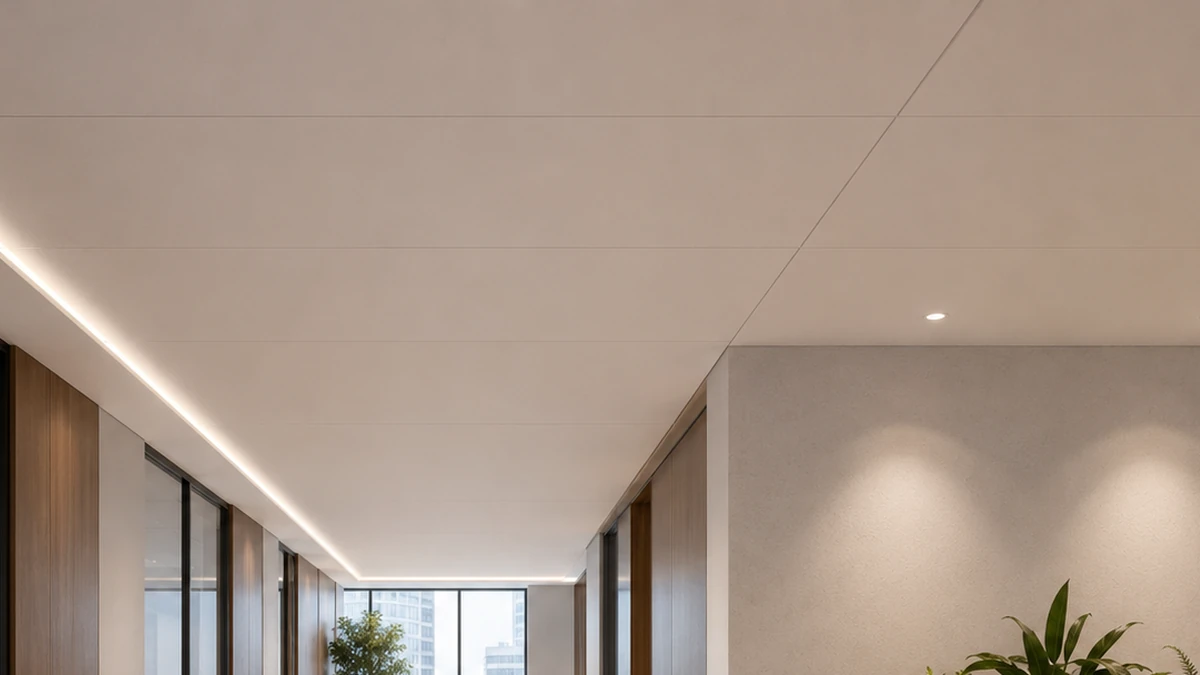

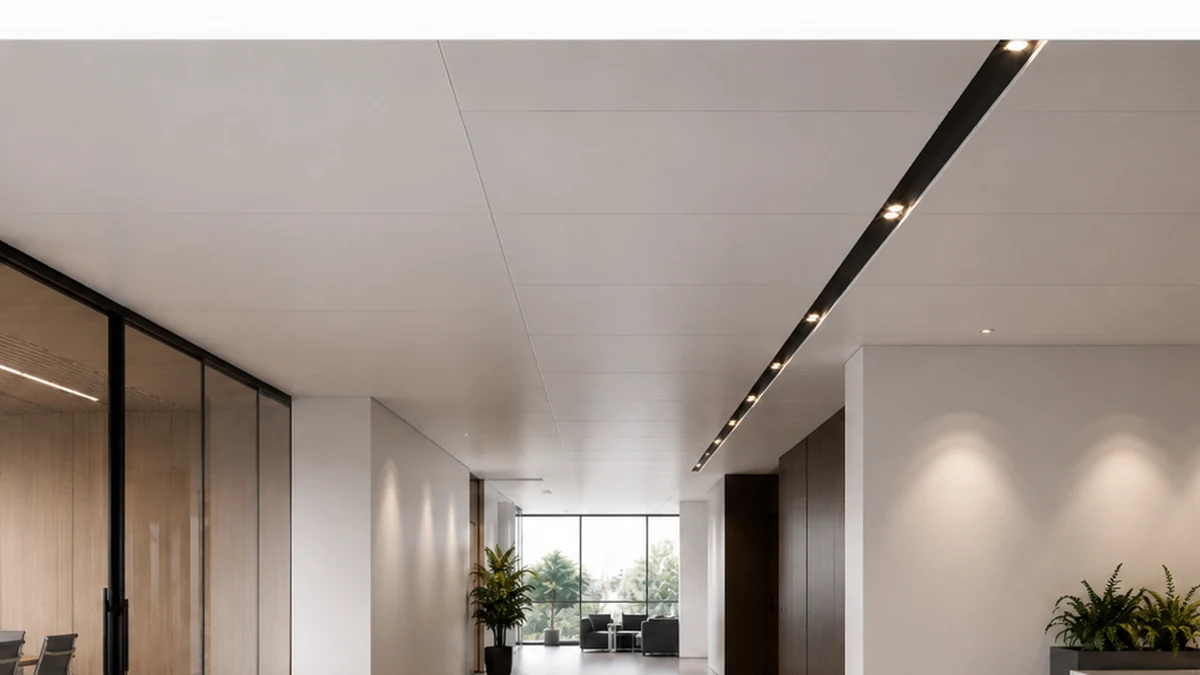

Кромка 90° подходит для всех размеров, заложенных в исходных таблицах. Кромка 45° предусмотрена для панели 600×600 мм. В обоих случаях Т-образная сетка между кассетами не видна.
Раскладку необходимо проверить по проекту при большом количестве светильников, вентиляции, люков, нестандартных примыканий и подрезки. Для усиленной схемы особенно важно подтвердить шаг дополнительного каркаса и точки подвеса.
Четыре метра. Количество округляется до целых четырёхметровых элементов с последующим учётом запаса.
В ней появляются ПП-1-2, ППН-2, двухуровневые соединители, анкерные подвесы и тяги. Простая схема использует нониусный подвес.
Нет. Между кассетами остаются аккуратные стыки, а несущая конструкция скрыта.
Нет. Исходные Excel-калькуляторы разрешают кромку 45° только для панели 600×600 мм.
